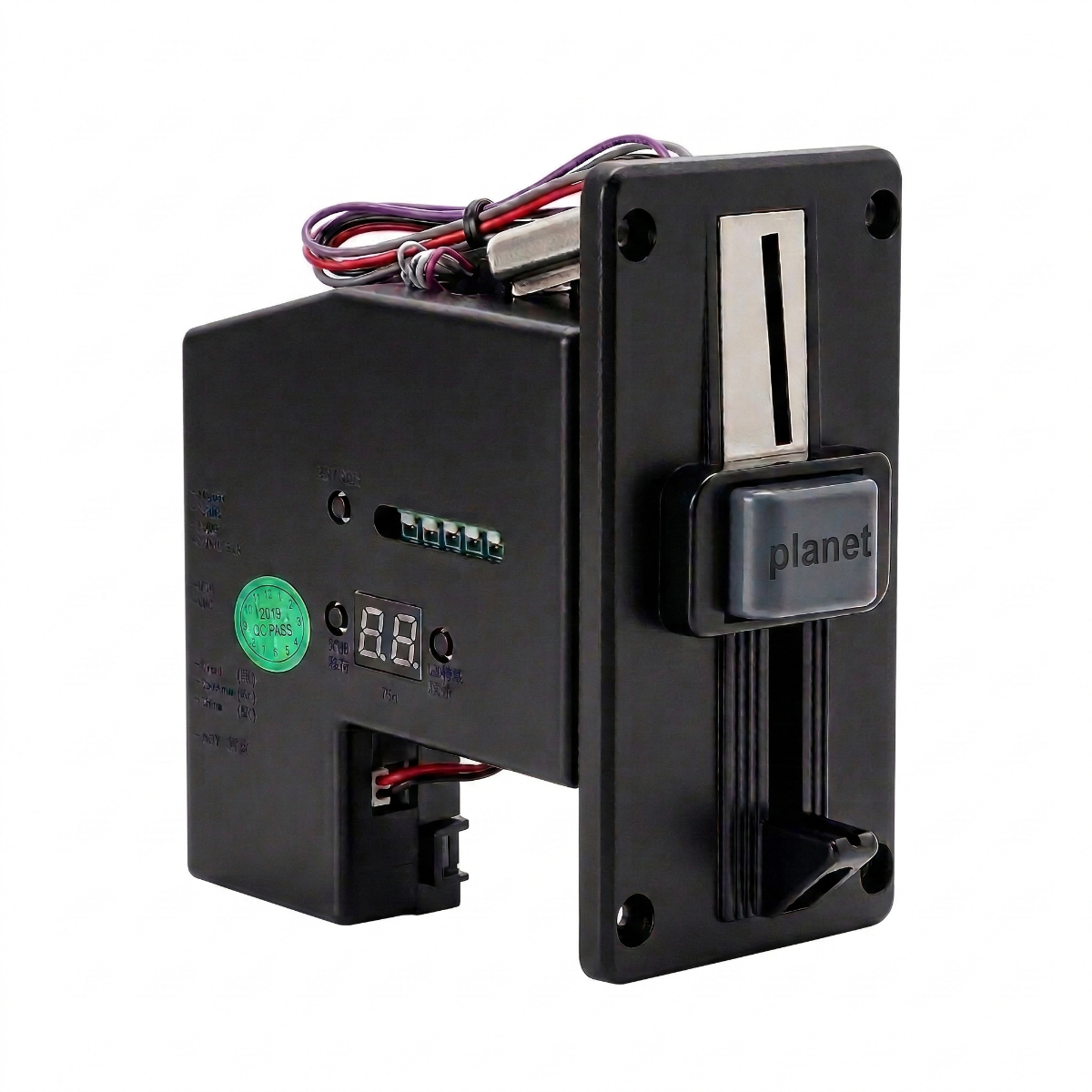

Çoklu Para Okuyucu - ( Multi Coin Acceptor )
Birden fazla farklı madeni para (jeton/para) tanıyabilen programlanabilir bir para alıcıdır. Genellikle:Oyun makineleri, Oto yıkama sistemleri, Vending (satış) makineleri ve Boks Makinelerinde kullanılır.
✔ Aynı anda 6 farklı jeton-para türüne kadar tanımlama yapabilir
✔ Çıkış sinyali: Pulse (impuls/darbe)
✔ Arduino ile tam uyumludur
2. ⚙️ Teknik Özellikler
-
Çalışma voltajı: 12V DC
-
Akım: ~65mA
-
Desteklenen coin çapı: 15mm – 32mm
-
Coin kalınlığı: 1.2mm – 3.8mm
-
Çıkış tipi: Dijital pulse sinyali
3. 🔌 Bağlantı Şeması (Cihazlara)
| CH-926 Kablo | Açıklama | Makineden |
|---|---|---|
| Kırmızı | +12V | 12V adaptör |
| Siyah | GND | GND (ortak) |
| Beyaz | Sinyal | Coin |
| Gri | Counter | Genelde kullanılmaz |
4. 🧠 Çalışma Mantığı
CH-926 coin algıladığında:
➡ Her coin için belirlenen sayıda pulse (sinyal) gönderir
Örnek:
| Coin | Pulse |
|---|---|
| 1 TL | 1 pulse |
| 2 TL | 2 pulse |
| 5 TL | 5 pulse |
👉 Arduino bu pulse sayısını sayarak coin değerini hesaplar
5. ⚙️ Coin Programlama (Multi Coin Ayarı)
Cihaz üzerindeki + / - / SET tuşları ile yapılır:
Adımlar:
-
+ ve - tuşlarına birlikte bas → “A” görünür
-
“E” menüsüne gir
-
Kaç coin tanımlanacaksa seç (örn: 3)
-
“H1” → 1. coin için örnek sayısı seç
-
“P1” → pulse sayısını belirle
-
“F1” → hassasiyet ayarı
-
Aynı işlemleri diğer coinler için tekrarla
-
Coinleri tek tek okutarak öğret
✔ Sistem coinleri hafızaya alır ve tanımaya başlar
